Visoko natančen brezcentrični brusilni stroj
Model: MX-M1080B
maks. Premer brušenja: 80 mm
Specifikacija brusa: P500x150x305 mm
Specifikacija regulacijskega kolesa: PSA300x150x127 mm
Podajanje/delitev: 0,0025 mm
CNC sistem: SIEMENS, FANUC, MITSUBISHI
- Hitra ločitev
- Zagotavljanje kakovosti
- 24/7 Služba za stranke
Predstavitev izdelka
Visoko natančni brezcentrični brusilni stroj serije MX-M1080B je nadomestni izdelek za majhne in srednje-visoko-natančne brezcentrične valjaste brusilnike. Odlikuje ga razumna oblika, priročno sestavljanje, dobra obdelovalnost, visoka vsestranskost, varnost in zanesljivost ter enostavno vzdrževanje. Uporablja se predvsem za učinkovito in natančno obdelavo vrtljivih delov, kot so gredi, zatiči in ležajni valji, in ima znatno izboljšano učinkovitost brušenja in enostavnost upravljanja.
Z visokimi stopnjami odstranjevanja materiala se odlikuje tako pri grobem brušenju kot pri finih končnih operacijah, kar omogoča hitro doseganje zahtev glede dimenzij in natančnosti za kovane ali valjane obdelovance.

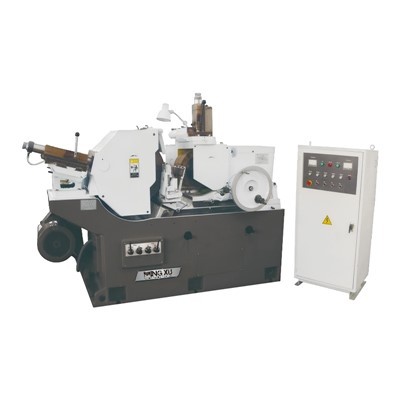

Natančni brezcentrični brusilnik MX-M1080B
Glavni Lastnosti
• Postelja:Izdelana iz visoko{0}}trdnega litega železa in starana, da zagotovi-dolgotrajno stabilnost in odpornost na vibracije.
• Brusilno kolo:Vrti se z visoko hitrostjo za rezanje in brušenje. Tipične dimenzije so φ500×150×305 mm, s hitrostjo vrtenja približno 1300 r/min.
• Vodilno kolo:Vrti se pri nizki hitrosti v isto smer, poganja vrtenje obdelovanca in nadzoruje podajanje. Kot nagiba je mogoče natančno nastaviti v navpični/vodoravni ravnini, da se doseže z brušenjem ali potopnim brušenjem.
• Podpora:Podpira obdelovanec in oblikuje tri{0}}točkovno oporo z brusilno ploščo in vodilnim valjem, kar odpravlja potrebo po pozicioniranju sredinske luknje obdelovanca.
• Naprava za oblačenje:Uporablja se za samodejno/ročno urejanje brusne plošče in vodilnega valja za zagotavljanje natančnosti brušenja.
• Električna krmilna omarica:Neodvisno nameščen, ki vključuje hidravlične, električne krmilne in hladilne sisteme za zagotavljanje stabilnega delovanja opreme.
Tehnični podatki
|
Ime izdelka |
Visoko natančen brezcentrični brusilni stroj |
|
Model |
MX-M1080B |
|
Potopni{0}}dovod |
|
|
Premer brušenja |
5-80 mm |
|
maks. Dolžina brušenja |
140 mm |
|
Prek-vira |
|
|
Premer brušenja |
5-80 mm |
|
Specifikacija brusilnega kolesa |
P500x150x305 mm |
|
Specifikacija regulacijskega kolesa |
PSA300x150x127 mm |
|
Hitrost brusilnega kolesa |
1300r/min |
|
Regulacija hitrosti kolesa |
10-200r/min |
|
Kot vrtenja regulacijskega kolesa |
|
|
Navpično |
-2 stopinj - +5 stopinj |
|
Vodoravno |
0 stopinj - 3 stopinj |
|
Krma/razdelitev |
0,0025 mm |
|
Višina od središčnice Gri. Kolo in reg. Wheel To Work Rest |
210 mm |
|
Moč motorja |
|
|
Motor za brusilno kolo |
15KW |
|
Motor za regulacijo koles |
1,5 kW |
|
Napajanje |
3N 380 V 50 Hz Približno 17,7 kW |
|
Dimenzija stroja (D*Š*V) |
1950 x 1580 x 1485 mm |
|
Teža stroja |
Približno 3500 kg |
|
Natančnost (standardne palice) |
|
|
Okroglost |
0,002 mm |
|
Cilindričnost |
0,003 mm |
|
Hrapavost |
Ra0,32 μm |
Podrobne slike brezcentričnega brusilnega stroja
Scenariji uporabe
• Skozi mletje:Neprekinjena serijska obdelava delov brez ramen, kot so vitke gredi, palice in ležajni valji.
• Potopno brušenje:Kratke gredi, obroči, batni čepi in drugi deli z rameni, stopnicami, stožčastimi ali sferičnimi površinami.
• Industrije:Avtomobilska proizvodnja, ležaji, hidravlika in pnevmatika, motorji, standardni deli in druga področja z visokimi zahtevami glede natančnosti in učinkovitosti.
