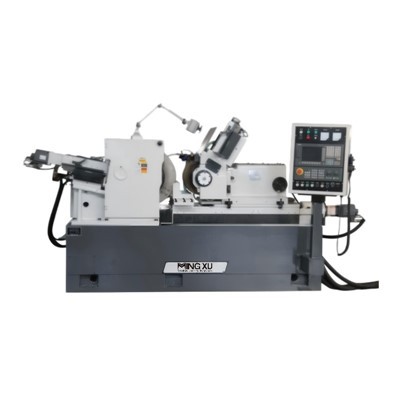

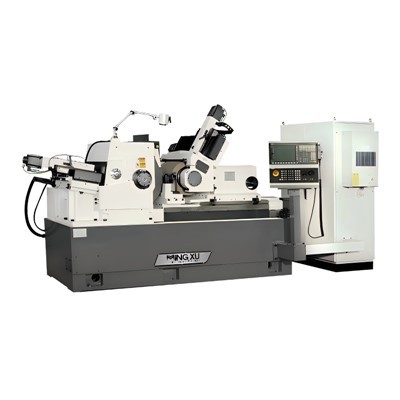

CNC brezcentrični brusilni stroj

MX-M200 serija visoko{2}}kakovostnih in visoko{3}}natančnih CNC brezcentričnih brusilnih strojev z naprednim krmilnim sistemom, ki omogoča natančne prilagoditve postopka brušenja. Ta raven natančnosti zagotavlja dosledno kakovost izpisa, ponaša pa se tudi z uporabnikom-prijaznim vmesnikom, ki olajša uporabo.

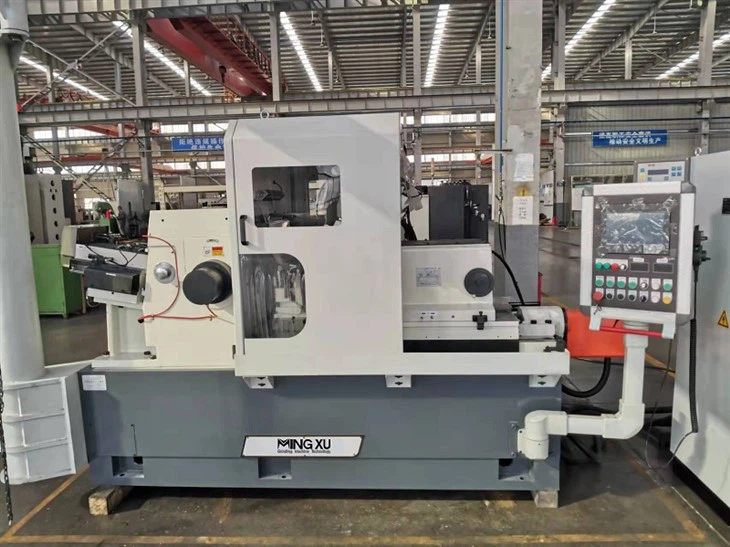

Naš avtomatski brezcentrični brusilnik serije MX-M200 je vsestransko orodje, ki se uporablja za natančno brušenje cilindričnih komponent v predelovalni industriji.



MX-M200 ima inteligenten krmilni-sistem zaprte zanke. Njegov popolnoma zaprt{4}}sistem povratne zanke, ki v realnem času kompenzira toplotno deformacijo in mehanske napake, medtem ko prilagodljivi algoritem brušenja izboljša doslednost. Podpira CBN/diamantne supertrde bruse. V kombinaciji z inteligentnim sistemom pranja bistveno izboljša razmerje brušenja (razmerje G) in kakovost površine.







CNC brezcentrični brusilni stroji so zelo prilagodljivi, zmorejo brusiti skoraj vse kovinske materiale in nekatere nekovinske materiale, vendar zahtevajo uporabo ustreznih brusov (aluminijev oksid, CBN, diamantni itd.).



1. Železne kovine - Najpogostejše

Ogljikovo jeklo in legirano jeklo: kot je jeklo 45, jeklo 40Cr, ležajno jeklo GCr15.

* Uporaba: gredi, ležajni valji, batni zatiči.

* Brusilne plošče: Običajno se uporabljajo rjavi taljeni aluminijev oksid (A) ali beli taljeni aluminijev oksid (WA); CBN se lahko uporablja za visoko učinkovitost.



Lito železo: kot je siva litina, nodularna litina.

* Uporaba: ležaji odmične gredi motorja, hidravlične komponente.



Nerjaveče jeklo: kot je 304, 316, 17-4PH.

* Izzivi: visoka viskoznost, slaba toplotna prevodnost, zlahka vžge obdelovance.

* Rešitve: Uporabite brusilne plošče z visoko ostrino (kot so mono-kristali aluminijevega oksida SA) in močno hlajenje.



Orodno jeklo/matrično jeklo: kot je jeklo Cr12MoV, jeklo H13.

* Lastnosti: Visoka trdota, težko brusiti.



2. Ne-železne kovine

Aluminijeve zlitine: kot 6061, 7075.

* Izziv: Izjemno nagnjeni k zamašitvi koles (oprijem odrezkov).

* Rešitev: uporabite ohlapno strukturirane bruse ali specializirane bruse v kombinaciji z visokotlačnim-hlajenjem in izpiranjem.



Bakrove zlitine: medenina, bron.

* Aplikacije: jedra ventilov, konektorski zatiči.



Titanove zlitine: kot je Ti-6Al-4V.

* Izziv: Izjemno slaba toplotna prevodnost, visoka kemična reaktivnost, izjemno nagnjenost k gorenju in oprijemu.

* Rešitev: Brušenje z nizko linearno hitrostjo, specializirani brusi in obilo hladilne tekočine.



3. Trdi materiali

Volframov karbid: na primer YT15, YG8.

* Uporaba: držala za orodje, rudarski svedri, tesnilni obroči.

* Brusilno kolo: Uporabiti je treba diamantne brusne plošče.



Inženirska keramika: kot je cirkonijev oksid (ZrO2), aluminijev oksid (Al2O3), silicijev nitrid (Si3N4).

* Aplikacije: medicinske naprave (vijaki za kosti), elektronska vezja, tesnila črpalk.

* Brusilno kolo: Uporabiti je treba diamantna brusilna kolesa, običajno pa so potrebna-hitrohitrostna električna vretena.



4. Drugi posebni materiali

* Kompozitni materiali: plastika, ojačana z ogljikovimi vlakni itd. (Za preprečitev razslojevanja so potrebni posebni postopki).

* Magnetni materiali: neodim, železo, bor itd. (Upoštevati je treba težave z razmagnetenjem).







Ime izdelka	CNC brezcentrični brusilni stroj
Model	MX-M200
Potopni{0}}dovod
Premer brušenja	5-100 mm
maks. Dolžina brušenja	190 mm
Prek-vira
Premer brušenja	5-100 mm
Specifikacija brusilnega kolesa	P600x200(250)x305 mm
Specifikacija regulacijskega kolesa	P350x200(300)x203 mm
Hitrost brusilnega kolesa	1100r/min
Regulacija hitrosti kolesa (brezstopenjsko)	10-200r/min
Regulacija vrtljivega kota okvirja kolesa
Navpično	-2 stopinj - +5 stopinj
Vodoravno	-1 stopinja - +3 stopinja
Regulacija najmanjše količine podajanja kolesa	0,001 mm
Najmanjša količina podajanja brusilnega kolesa	0,001 mm
Višina od središčnice Gri. Kolo in reg. Wheel To Work Rest	200 mm
Vodni tok	100L/min
Skupna moč
Motor za brusilno kolo	22KW
Motor za regulacijo koles	3KW
Motor vodne črpalke	0,45 kW
Motor črpalke za mazanje	0,09KW
Motor z magnetnim separatorjem hladilne tekočine	0,18 kW
Napajanje	3N 50Hz 380V
Dimenzija stroja (DxŠxV)	3200x1785x1800 mm
Teža stroja	Približno 7500 kg
Natančnost (standardne palice)
Okroglost	0,001 mm
Cilindričnost	0,0018 mm
Hrapavost	Ra0,16 μm
