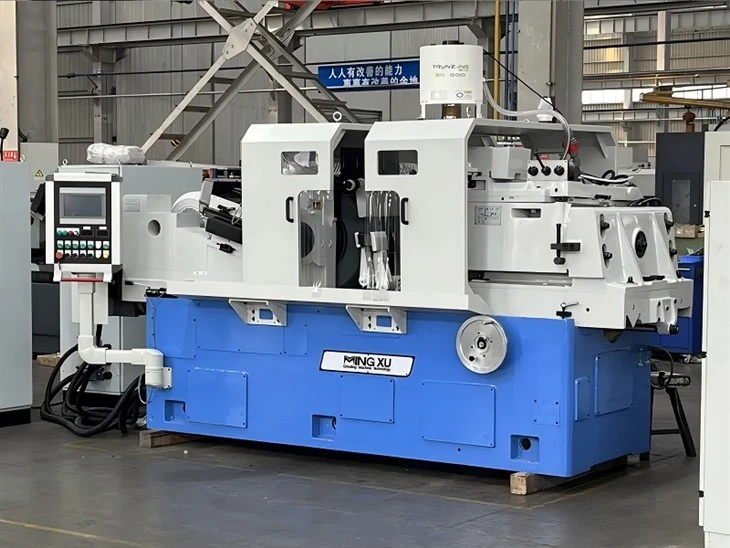

Brezcentrični brusilni stroj s širokimi kolesi

Brezcentrični brusilni stroj serije MX-M11200 je brezsredinski brusilni stroj s širokimi kolesi, ki se uporablja predvsem za brušenje zunanjih površin obročev različnih ležajev s premerom φ10~200 mm in zunanjih površin različnih drugih podobnih delov z enakimi premeri. Brezcentrični brusilnik s širokimi-kolesi ima tudi samodejni rezalni mehanizem ter hidravlični in električni nadzorni sistem za manipulator. Zato se po opremi s potrebnimi napravami za nakladanje in razkladanje manipulatorja ter drugimi posebnimi napravami lahko stroj uporablja tudi za rezanje in oblikovanje brušenja.







• Izjemno-široko kontaktno območje brušenja

* Lastnost:Širina brusa je običajno 300-600 mm ali celo širša (tradicionalni modeli so samo 150-200 mm).

* Pomen:Močno poveča kontaktno površino med brusom in obdelovancem, kar ima za posledico enakomernejšo porazdelitev brusne sile. En pomik lahko pokrije večino ali celotno dolžino dolgega obdelovanca.



• Visoko{0}}trden sistem vreten za-obremenitve

* Lastnost:Da prenese ogromno radialno rezalno silo in lastno težo širokega brusa, je premer vretena znatno povečan, hidrostatična vretena pa so običajno standardna.

* Pomen:Hidrostatično vreteno uporablja podporo oljnega filma, ki odpravlja stik kovin--s kovino. Imajo izjemno visoko togost in lastnosti blaženja, ki popolnoma odpravljajo tresljaje pri visoki-hitrosti vrtenja in zagotavljajo stabilnost med težkimi rezi.



• Podaljšano rezilo iz karbidne trdine

* Lastnosti:Dolžina delovnega rezila se znatno podaljša, ko se brus razširi, pogosto pa je izdelan iz trdnega sintranega karbida ali posebnega ojačanega jekla.

* Pomen:Zagotavlja neprekinjeno in stabilno podporo za vitke gredi, preprečuje elastično deformacijo ali tresenje obdelovanca zaradi prekomernega vzmetenja med brušenjem.



• Mehanizem za-nagib vodilnega kolesa z velikim kotom

* Lastnosti:Okvir vodilnega kolesa ima večje območje nastavitve kota nagiba (do 6 stopinj -8 stopinj) in ga poganja visoko zmogljiv servo motor.

* Pomen:V kombinaciji s širokim brusilnim kolutom omogoča, da gre obdelovanec skozi območje brušenja s hitrejšo aksialno hitrostjo, s čimer se doseže prava "visoka-hitrost z brušenjem".



• Obsežen hladilni-sistem visoke moči

* Značilnosti: Šobe za hladilno tekočino so enakomerno porazdeljene po celotni širini brusa in delujejo v povezavi z visoko-pretočno,-tlačno črpalko.

* Pomen: Rešuje problem visokega kopičenja toplote, ki ga povzročajo široke kontaktne površine, zagotavlja konstantno temperaturo v območju brušenja in preprečuje izgorevanje obdelovanca-.





Ime izdelka	Brezcentrični brusilni stroj s širokimi kolesi
Model	MX-M11200
Potopni{0}}dovod
Premer brušenja	10-200 mm
Maks. Dolžina brušenja	590 mm
Prek-vira
Premer brušenja	10-200 mm
Specifikacija brusilnega kolesa	P500x600x305 mm
Specifikacija regulacijskega kolesa	P350x600x203 mm
Hitrost brusilnega kolesa	1330r/min
Regulacija hitrosti kolesa (brezstopenjsko)	10-200r/min
Regulacija vrtljivega kota okvirja kolesa
Navpično	-2 stopinj - +4 stopinj
Vodoravno	0 stopinj - +3 stopinj
Najmanjša količina podajanja okvirja brusnega kolesa	0,002 mm
Najmanjša količina podajanja okvirja kolesa	0,01 mm
Količina/razdelitev podajalnika brusilnega kolesa	0,01 mm
Regulacija količine/razdelitve krmne enote	0,01 mm
Višina od središčnice Gri. Kolo in reg. Wheel To Work Rest	290 mm
Skupna moč
Motor za brusilno kolo	37KW
Motor za regulacijo koles	3KW
Napajanje	3N 50Hz 380V
Dimenzija stroja (DxŠxV)	3500x1850x1720 mm
Teža stroja	Približno 10000 kg
Natančnost (standardne palice)
Okroglost	0,002 mm
Cilindričnost	0,005 mm
Hrapavost	Ra0,32 μm





Če se soočate z naslednjimi bolečimi točkami, je brezcentrični brusilni stroj s širokimi kolesi najboljša izbira:

1. Obdelovanci z velikim razmerjem med dolžino-in-premerom (npr. dolžina, ki je več kot 10-krat večja od premera), kar povzroči upogibanje ali znatne vibracije pri brušenju na običajnih obdelovalnih strojih.

2. Velik obseg proizvodnje (npr. milijoni proizvedenih batnic letno), kar nujno zahteva krajši čas cikla na kos.

3. Stroge zahteve glede kakovosti površine, ki ne dovoljujejo sledi spiral ali sledi orodja (npr. hidravlične tesnilne površine).

4. Materiali,--ki jih je težko brusiti (npr. nerjaveče jeklo, titanove zlitine), zahtevajo bolj stabilen postopek brušenja, da se preprečijo opekline.





Stranke lahko prilagodijo naslednje module glede na posebne procesne zahteve:

• CBN vreteno za brusilno ploščo: primerno za visoko{0}}učinkovito brušenje supertrdnih materialov (kot je ležajno jeklo in kaljeno jeklo).

• Struktura dvojnega brusa: omogoča grobo in končno brušenje v eni nastavitvi.

• Robotsko avtomatizirano nakladanje in razkladanje: vključuje šest{0}}osni robot ali portalni manipulator.

• Laserski merilnik premera: uporablja brez{0}}kontaktno spletno merilno metodo za večjo natančnost.

• Hladilni sistem s konstantno temperaturo: opremljen z vgrajenim -hladilnim hladilnikom, ki strogo nadzoruje nihanja temperature hladilne tekočine (±0,5 stopinje).

• Samodejni dreser: za obdelavo uporablja diamantne valje, ki nudijo večjo učinkovitost kot eno-točkovno diamantno obdelavo.
